Les joints du variateur d’arbre à cames et les fuites moteur nécessitent un diagnostic minutieux, car un joint usé n’est pas toujours la seule cause. Une surpression dans le carter, l’usure du variateur d’arbre à cames et un montage incorrect peuvent également provoquer une fuite d’huile. Dans ce cas, remplacer uniquement le joint ne constitue pas une solution durable. Découvrez les points à vérifier avant que l’huile n’atteigne les composants du moteur environnants.
Qu’est-ce qu’un variateur d’arbre à cames ?

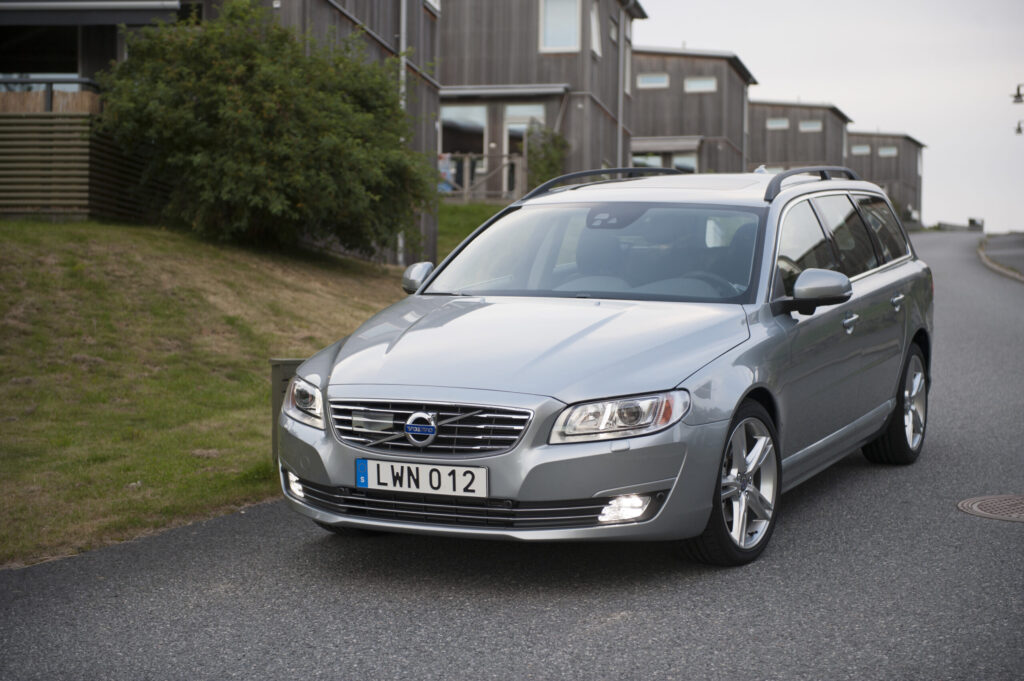

Un variateur d’arbre à cames ajuste le moment auquel les soupapes d’admission ou d’échappement s’ouvrent et se ferment. Ce système est également appelé calage variable des soupapes ou VVT. Sur certains moteurs de Volvo V70, le variateur se trouve du côté de la distribution, sur la culasse.
Le calculateur moteur commande le variateur d’arbre à cames par la pression d’huile. Le moteur peut ainsi adapter le calage des soupapes au régime et à la charge. Cela favorise une délivrance de puissance régulière, un fonctionnement moteur plus souple et une consommation de carburant optimisée. Pour un bon fonctionnement, le variateur, les conduits d’huile et les joints doivent être en bon état.
Autour de l’arbre à cames se trouvent des joints, des bagues d’étanchéité et parfois des bouchons d’obturation. Ces éléments retiennent l’huile moteur à l’intérieur de la culasse. Dès qu’un joint durcit, s’endommage ou n’est pas correctement logé dans son siège, de l’huile peut s’échapper.
Comment surviennent les fuites au niveau du variateur d’arbre à cames ?
L’usure liée à l’âge et à la température est une cause bien connue. Le caoutchouc perd avec le temps de sa souplesse, tandis que le joint est continuellement exposé à l’huile moteur chaude. Une petite fuite peut alors se propager le long du cache de distribution et du bloc moteur. L’huile semble ainsi parfois provenir de plusieurs endroits.
Mais un joint qui fuit n’est pas toujours l’unique problème. Les causes fréquentes autour du variateur d’arbre à cames sont :
- un joint d’arbre à cames durci ou endommagé ;
- du jeu ou de l’usure dans l’unité VVT ;
- une fixation desserrée du variateur d’arbre à cames ;
- une pression de carter trop élevée due à un système de ventilation du carter obstrué ;
- un joint monté de travers ou trop enfoncé ;
- une fuite au niveau d’un bouchon d’obturation ou du joint de cache-culbuteurs.
La ventilation positive du carter (système PCV) évacue les gaz et la pression du carter. Si ce système s’obstrue, la pression cherche une issue au niveau des joints fragiles. Un joint neuf peut alors se remettre à fuir. Il ne faut donc pas se contenter de traiter la fuite visible : la ventilation du carter doit aussi être contrôlée.
Comment reconnaître un joint qui fuit ?
Une fuite d’huile autour du variateur d’arbre à cames commence souvent par être très discrète. On observe alors un bord gras au niveau de la culasse ou du cache de distribution. Les gouttes sous la voiture n’apparaissent généralement que lorsque la fuite s’est aggravée. Il faut donc aussi vérifier la présence de légères traces d’huile lors de l’entretien.
Soyez particulièrement attentif aux signes suivants :
- de l’huile fraîche autour de la roue dentée d’arbre à cames ou de l’unité VVT ;
- de l’huile sur la partie supérieure du côté distribution ;
- un niveau d’huile qui baisse sans fumée apparente ;
- des gouttes d’huile sous le moteur après le stationnement ;
- une odeur d’huile lorsque celle-ci atteint des éléments chauds ;
- un joint qui fuit à nouveau après une réparation précédente.
Une partie inférieure du bloc moteur humide ne prouve pas que la fuite y prend naissance. L’huile descend sous l’effet de la gravité et du flux d’air pendant la conduite. Parmi les autres points de fuite possibles figurent le joint spi de vilebrequin, le joint de pompe à huile, les conduites d’huile du turbo et le carter d’huile. Le point le plus haut où l’huile fraîche est visible donne souvent l’indice le plus fiable.
Voici comment la fuite moteur est diagnostiquée avec précision
Un diagnostic ciblé évite de remplacer des pièces inutilement. Pour cela, le moteur doit d’abord être propre. Sur un bloc encrassé, il est difficile de distinguer l’huile ancienne d’une fuite active.
Un atelier peut effectuer les étapes suivantes :
- Nettoyer le côté distribution et les parties environnantes du bloc moteur.
- Vérifier le niveau d’huile et noter la quantité éventuellement manquante.
- Faire tourner le moteur puis effectuer un essai routier.
- Rechercher la première trace d’huile fraîche au niveau de la culasse.
- Contrôler le joint d’arbre à cames, l’unité VVT et les bouchons d’obturation.
- Mesurer ou vérifier le fonctionnement du système PCV.
- Vérifier si les joints précédents ont été montés bien droits et à la bonne profondeur.
Après la réparation, ce même contrôle doit être effectué à nouveau. Un moteur sec après un essai routier permet de mieux voir si la fuite a réellement disparu. Si de l’huile réapparaît, il faut également contrôler les joints voisins.
‘ Un contrôle régulier est plus utile qu’un remplacement fondé uniquement sur le kilométrage. ’
Combien de temps les joints durent-ils ?
Il n’existe pas d’intervalle de remplacement fixe pour un joint d’arbre à cames. Sa durée de vie dépend de l’âge, du kilométrage, de la température moteur, de l’huile utilisée et de la pression dans le carter. Une immobilisation prolongée peut aussi vieillir le caoutchouc. Un joint peut donc fuir avant d’atteindre l’intervalle d’entretien prévu.
Un contrôle régulier est plus utile qu’un remplacement basé uniquement sur le kilométrage. Faites examiner le côté distribution lors d’une vidange ou d’une intervention sur la courroie de distribution. Des traces d’huile précoces sont alors souvent visibles avant même qu’il n’y ait des gouttes sous la voiture.
Après remplacement, le joint doit rester étanche durablement. Si la fuite réapparaît rapidement, il peut s’agir d’une surpression, d’une usure de l’unité VVT ou d’une erreur de montage. Remettre une nouvelle fois le même joint ne résout pas cette cause.
Combien coûte le remplacement du joint ?
Le prix varie selon le moteur, la version et l’accessibilité des pièces. Parfois, un simple joint peut être remplacé, mais sur d’autres moteurs, il faut déposer des éléments de distribution et des pignons d’arbre à cames. Le temps de main-d’œuvre représente donc souvent une grande partie du montant.
La cause identifiée a également un impact sur la facture. Une unité VVT usée, un système PCV encrassé ou un bouchon d’obturation qui fuit nécessitent des pièces et du travail supplémentaires. Demandez donc au garage un devis détaillé avec les pièces, les heures de main-d’œuvre et les contrôles complémentaires.
Si la courroie de distribution doit de toute façon être déposée et qu’elle approche de son échéance de remplacement, discutez des opérations qui peuvent être combinées. Cela évite de devoir démonter à nouveau la même partie du moteur peu de temps après. Faites toutefois remplacer uniquement les pièces pour lesquelles une raison technique le justifie.
Pourquoi des pièces adaptées sont importantes
Les dimensions et la forme d’un joint spi déterminent la manière dont il assure l’étanchéité dans la culasse. Utilisez donc des pièces d’origine ou des pièces dont il est prouvé qu’elles répondent aux mêmes spécifications usine. Un joint mal adapté peut se monter de travers ou exercer une pression insuffisante sur l’arbre à cames.
Un montage correct est tout aussi important. La surface d’étanchéité doit être propre et intacte, tandis que le joint spi doit être posé droit et à la profondeur prescrite. L’unité VVT doit être montée et fixée selon la méthode appropriée. En cas de doute, il est préférable de faire appel à un spécialiste du type de moteur concerné.
‘ L’huile peut attaquer les pièces en caoutchouc et retenir la saleté. ’
Est-ce un entretien moteur important ?
Une petite trace d’huile ne nécessite pas toujours un démontage immédiat, mais elle doit faire l’objet d’un contrôle. L’huile peut attaquer les pièces en caoutchouc et retenir la saleté. Si la fuite atteint la courroie de distribution, un garage doit évaluer l’état de la courroie et des composants environnants.
En cas de fuite suspectée, vérifiez régulièrement le niveau d’huile et n’attendez pas qu’un voyant s’allume. Faites identifier la source avant d’effectuer de longs trajets ou de perdre beaucoup d’huile. Avec un moteur propre, un contrôle de la ventilation du carter et des joints adaptés, le problème peut généralement être traité de manière ciblée.
Sur le site de Carnews, vous trouverez bien plus d’informations sur les problèmes moteur, l’entretien, les défauts connus des modèles et des contrôles pratiques pour les passionnés d’automobile. Découvrez les articles connexes et apprenez à reconnaître plus tôt les symptômes afin de les faire examiner de manière plus ciblée.
Questions fréquentes
Les principaux symptômes sont des traces d’huile autour du variateur d’arbre à cames et de l’huile qui s’écoule le long du moteur, côté distribution. L’huile peut aussi se retrouver sur ou derrière le cache de distribution, ce qui donne l’impression que plusieurs points fuient. Une fuite qui réapparaît après remplacement peut indiquer une surpression dans le carter ou du jeu dans le moyeu VVT.
Placez le moteur au PMH prescrit, repérez la position de calage et bloquez le vilebrequin et les arbres à cames avec l’outil spécifique approprié avant de déposer la courroie et l’unité VVT. Remplacez le joint ou le joint spi bien droit, à la profondeur prescrite et sans endommager la surface d’étanchéité ; contrôlez en même temps le moyeu VVT pour détecter un éventuel jeu et le système PCV pour une surpression. Remontez l’ensemble en suivant la méthode et les couples de serrage indiqués dans la documentation atelier propre au moteur, sans faire tourner séparément le vilebrequin et les arbres à cames. Faites ensuite tourner le moteur à la main sur deux tours complets, vérifiez de nouveau le calage et ne démarrez qu’une fois assuré qu’aucun blocage n’est présent.
Une fuite du joint de cache-culbuteurs laisse échapper de l’huile le long du bord entre le cache-culbuteurs et la culasse, généralement sur le dessus du moteur. Une fuite au niveau du variateur d’arbre à cames se produit au niveau du joint d’arbre à cames ou de l’unité VVT et s’écoule souvent vers le bas le long du côté distribution. Cela peut être dû non seulement à un joint usé, mais aussi à du jeu dans le moyeu VVT ou à une surpression causée par un système PCV obstrué. Le nettoyage et l’observation du premier point d’apparition de l’huile permettent d’identifier la véritable source.
